توضیحات
ساختار
- هادی:
مس آنیل شده گروه 5 ( انعطاف پذیر یا افشان ) مطابق استاندارد ISIRI 3084 یا IEC 60228 - عایق:
آمیزه PVC از نوع PVC/C
ولتاژ تست
- ولتاژ نامی 450/750V
آزمون ولتاژ در 2500 ولت
استاندارد مرجع
- IEC 02 60227 یا ISIRI(607)02
بررسی اجمالی

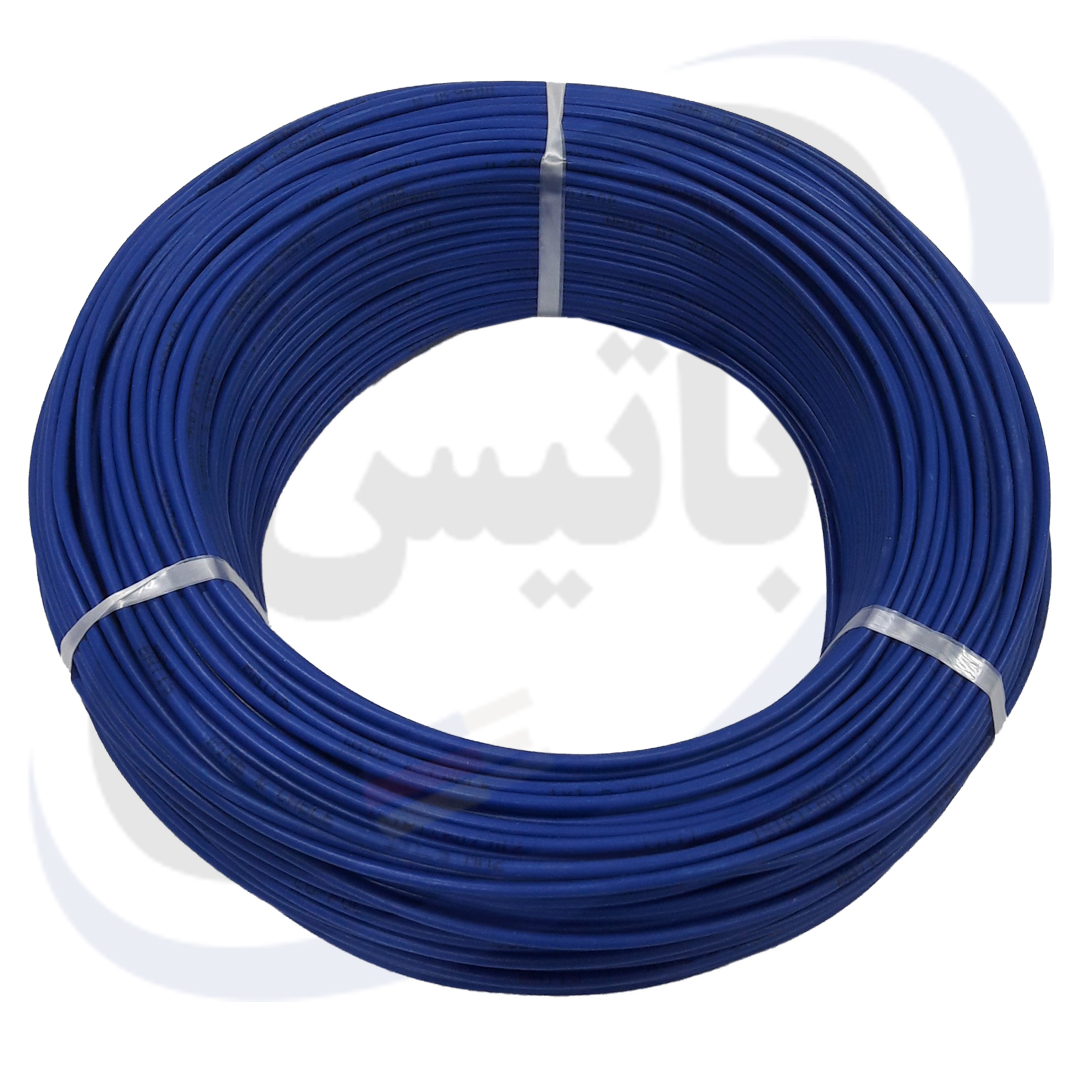

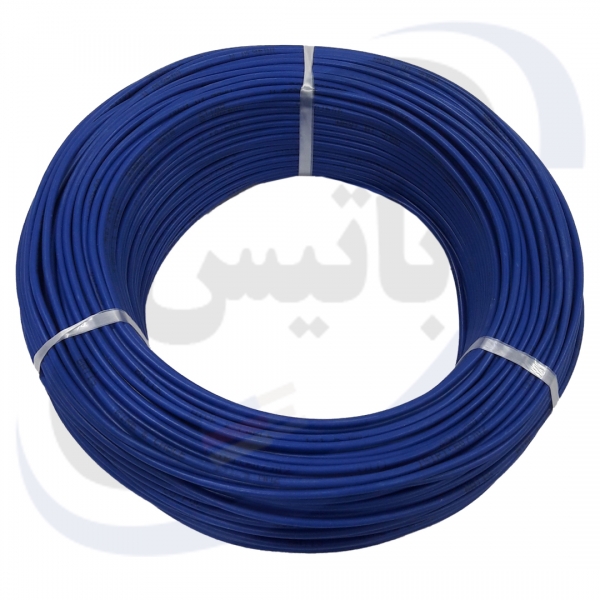

سیم های افشان به دلیل تابیده شدن تعداد زیادی سیم مسی نازک دارای قابلیت انعطاف بالا می باشند به همین دلیل از آن ها در سیم کشی ساختمان، نصب داخل وسایل برقی و حفاظت سیستمهای روشنایی استفاده می شود. ولتاژ نامی سیم های افشان 450/750 ولت است و با توجه به جریان عبوری، در سطح مقطع های مختلف موجود می باشند.
جدول اطلاعات فنی
|
سیم افشان |
|||||
|
وزن |
حداکثر مقاومت هادی در 20OC(Ω/km) |
میانگین |
ضخامت نامی عایق (mm) |
سطح مقطع نامی هادی |
|
|
حداکثر |
حداقل |
||||
| 46 | 4.95 | 4.8 | 3.9 | 0.8 |
4 |
نکته: حداقل مقاومت عایقی در 70OC و 500V بیشتر از 0.015MΩ.Km می باشد.
